En el artículo anterior del manual de redes describíamos los modelos de capas y veíamos el modelo OSI. Bien pues en este artículo vamos a tratar el direccionamiento de red a partir de dicho modelo.

El flujo de datos que se envía de un origen a un destino lo podemos dividir en varias partes y mezclar con otros datos de otras redes. Por este motivo es esencial que cada parte de nuestro mensaje que se envía contenga información necesaria para llegar al destino correcto.

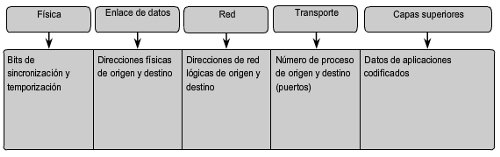

Para que esto ocurra añadimos una serie de datos a nuestros mensajes y desde el modelo OSI lo veríamos así;

Una vez visto la imagen anterior podemos ir viendo que se hace en cada capa, aunque nos centraremos en la capa 2 y 3 de este modelo.

En la capa 2 lo que hacemos en añadir las direcciones de los dispositivos (dirección MAC) implicados en la comunicación.
Ya en la capa 3 añadimos la dirección de origen en red, después la dirección de origen del dispositivo (MAC) y a continuación los mismos datos pero del destino.
La capa 4 nos identifica el tipo de servicio que se esta ejecutando en el destino para poder recibir el mensaje, es decir, nos dice porque puerto debe entrar la información trasmitida.

El paquete terminado quedaría así:

Repasando

Vamos a hacer un breve repaso por todo lo que hemos visto hasta ahora y tener claro lo que es la comunicación a través de la red.

Tenemos que tener claro que las redes de datos son sistemas de dispositivos finales, dispositivos intermediarios y los medios que conectan los dispositivos.

Estos dispositivos, y los servicios que operan en ellos, pueden interconectarse de forma mundial cumpliendo con las leyes y protocolos establecidos.

Los modelos de networking más ampliamente utilizados son OSI y TCP/IP. En este artículo hemos visto un ejemplo de uso del modelo OSI.

A medida que bajan en el las capas, los datos se segmentan en partes y se encapsulan con las direcciones y demás etiquetas. El proceso se revierte a medida que las partes se desencapsulan y pasan hacia la capa del protocolo de destino.

La aplicación de los modelos permite a los técnicos informáticos analizar las redes actuales y planificar las redes del futuro.

Ejemplo de envío

Para terminar vamos a ver un ejemplo de como se enviaría un correo electrónico.

El emisor crea un correo electrónico en su cliente de correo, le da a enviar y comienza el proceso.

Primero se pasa el mensaje, se divide y encapsula con los datos necesario (dirección origen de red, dirección origen del dispositivo, dirección destino de red, dirección destino del dispositivo y datos varios, entre ellos el correo).

Estos paquetes son enviados por la red por diferentes caminos y según van llegado a su destino se van organizando y desencapsulando para una vez completo ser enviado al cliente de correo del destinatario.

Como veis el proceso es realmente complejo pero nos asegura la recepción de la información en la mayoría de los casos.
